MOCVDS Limited 是一家位於香港的創新科技公司,專門開發尖端半導體材料。我們的旗艦產品摻硼鑽石晶圓 (BDD) 憑藉其無與倫比的耐用性、卓越的熱性能以及獨特的量子功能,正在為半導體行業帶來革命性的變化。

Description

MOCVDS Limited 是一家總部位於香港的科技公司,專門從事先進的半導體材料,尤其是我們創新的摻硼鑽石 (BDD) 晶圓。憑藉尖端的化學氣相沉積 (CVD) 技術,我們為電子、光電和量子技術提供理想的高性能解決方案。我們的使命是透過提供耐用且高效的材料來推動產業轉型,突破可能的極限。

Our Believes

我們的使命是透過提供高效能材料,實現電子、光電和量子技術的進步,從而改變各行各業。我們致力於透過持續不斷的研究與開發,突破可能的極限。
MOCVDS LimitedProductImg1823bda76-8306-ed11-82e5-6045bd1c588d_ProductImage1_19112024
MOCVDS LimitedProductImg2823bda76-8306-ed11-82e5-6045bd1c588d_ProductImage2_19112024
MOCVDS LimitedProductImg3823bda76-8306-ed11-82e5-6045bd1c588d_ProductImage3_19112024

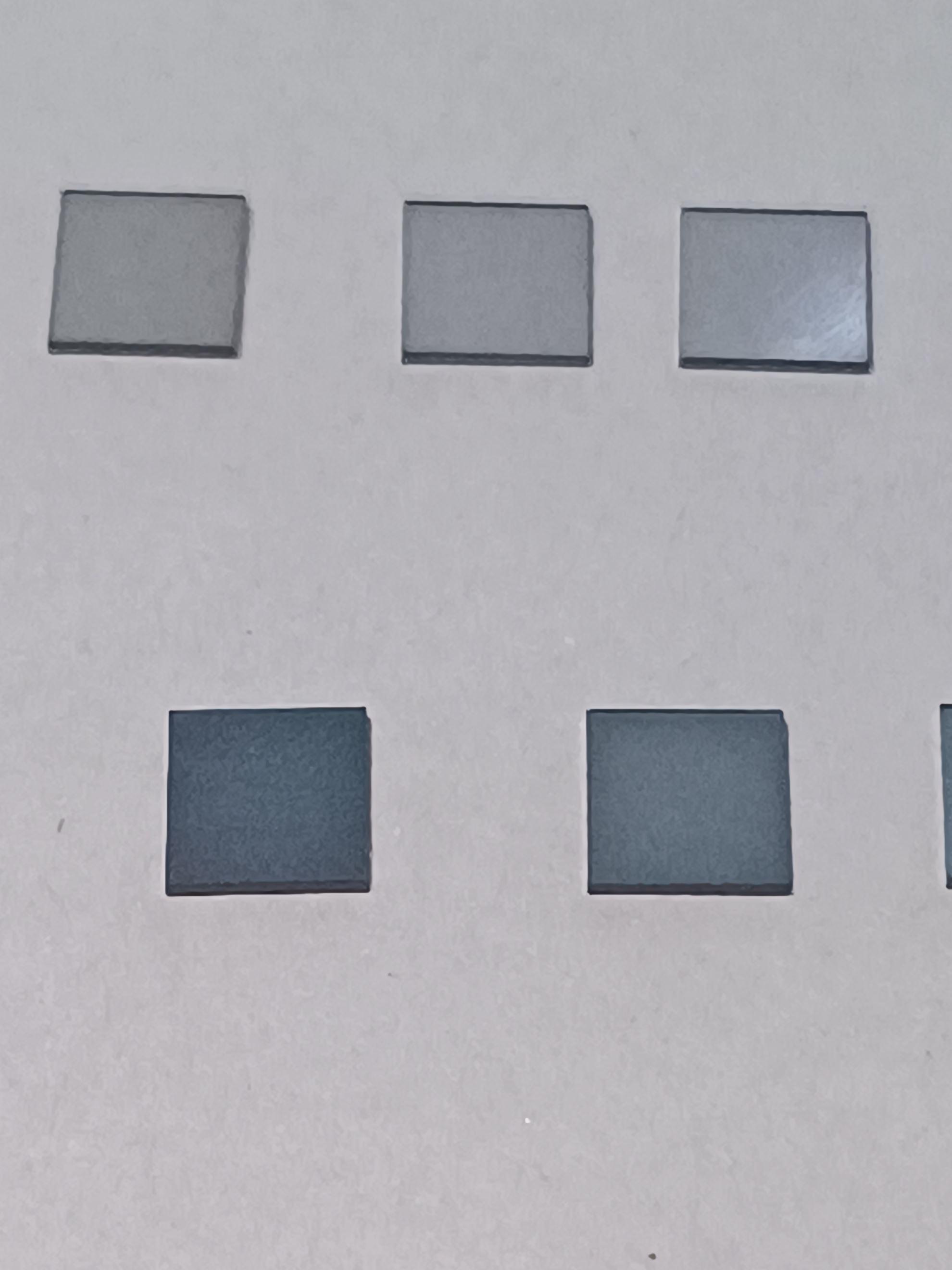

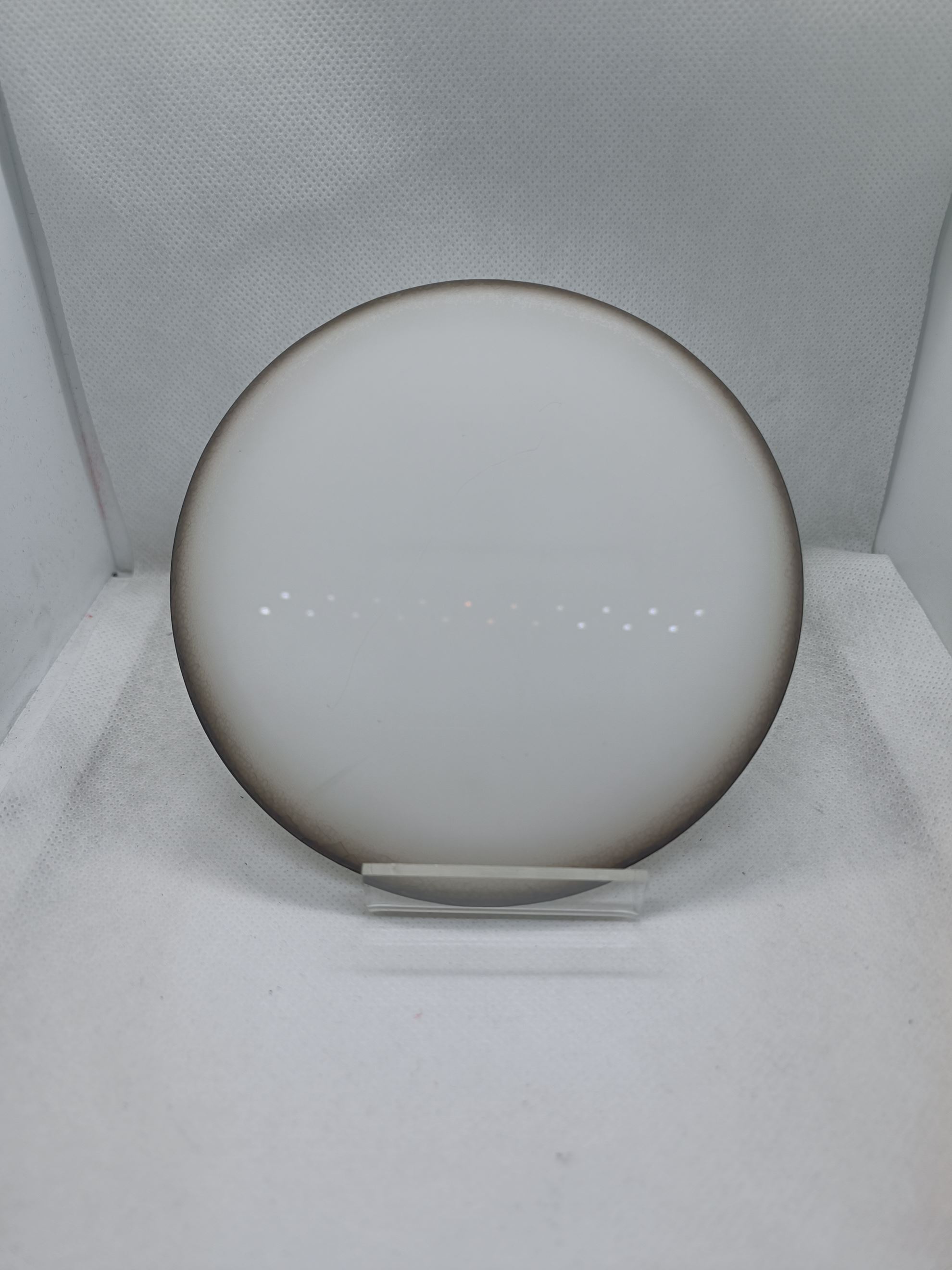

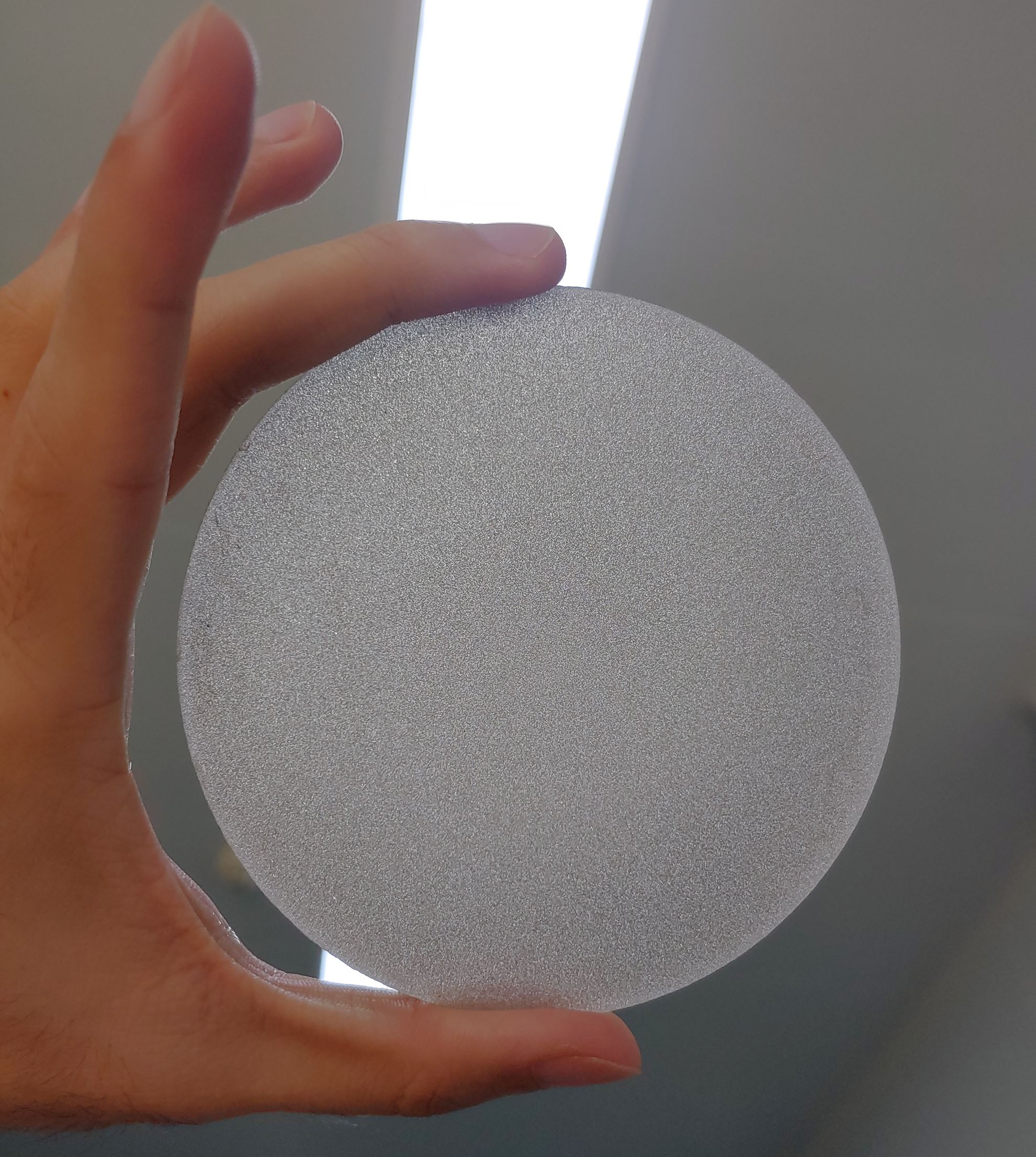

產品說明: 摻硼金剛石 (BDD) 晶圓
摻硼金剛石 (BDD) 晶圓是採用先進的化學氣相沉積 (CVD) 技術製造的尖端半導體材料。它結合了卓越的耐用性、高熱導率和獨特的量子特性,使其成為現代電子和量子技術的理想材料。

主要特性:

耐用性: 適用於極端環境的彈性設計,可確保長壽命及可靠性。
熱傳導性: 高效率的散熱功能可提升高功率應用的效能。
量子功能: 結合氮空穴 (NV) 中心,可推動量子感測與運算的發展。
寬帶隙: 提供絕佳的電氣絕緣,並將漏電電流降至最低。
紫外線靈敏度: 光電應用的理想選擇,包括 UV 光源和光電偵測器。
應用:

BDD Wafer 是功率電子、光電、航太和量子技術的完美選擇,可推動各產業的創新和效能。

技術

摻硼鑽石 (BDD) 晶圓:
一種尖端半導體材料,以其卓越的耐用性、高熱導率和獨特的量子特性而聞名。BDD 晶圓是高壓和高功率應用的理想材料。
化學氣相沉積 (CVD):
我們先進的 CVD 技術可精確生產大尺寸 BDD 晶圓。此製程可確保可靠性和一致性,滿足現代半導體應用的嚴格要求。
量子特性:
我們的 BDD 晶圓結合了氮空位 (NV) 中心,有助於量子感測、運算和通訊的發展,使我們站在下一代技術的最前端。
服務:

客製化材料開發:
我們提供量身訂做的解決方案,以滿足各領域客戶的特定需求,包括電子、光電和量子技術。
技術諮詢:
我們的團隊為客戶專案中 BDD 晶圓的整合與應用提供專業指導,確保最佳效能與創新。
研發:
MOCVDS Limited 致力於持續研發,與學術界和產業界的合作夥伴攜手提升我們的技術並擴大其應用範圍。
支持產業合作:
我們促進與研究機構和大學的合作關係,促進創新,推動半導體技術的進步。
